一．cod濁度傳感器工作原理

cod濁度傳感器又稱多參數水質變送器，cod濁度傳感器帶有濁度補償和溫度補償，有一路濁度測量，有效補償濁度對COD測量帶來的影響。傳感器采用兩路光源進行測量，一路COD測量，一路濁度測量，

因為溶解于水中的有機物對紫外光具有吸收作用，所以通過光源的透射率可以測量出COD數值，一路濁度測量，自動進行濁度補償，同時采集溫度，進行溫度補償。

二．cod濁度傳感器技術參數

三．cod濁度傳感器尺寸/安裝

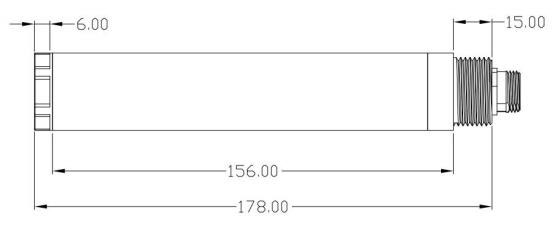

1.cod濁度傳感器尺寸圖

2.cod濁度傳感器接線圖

線纜為5芯屏蔽線：

紅色線—電源線黑色線—地線綠色線—485A白色線—485B

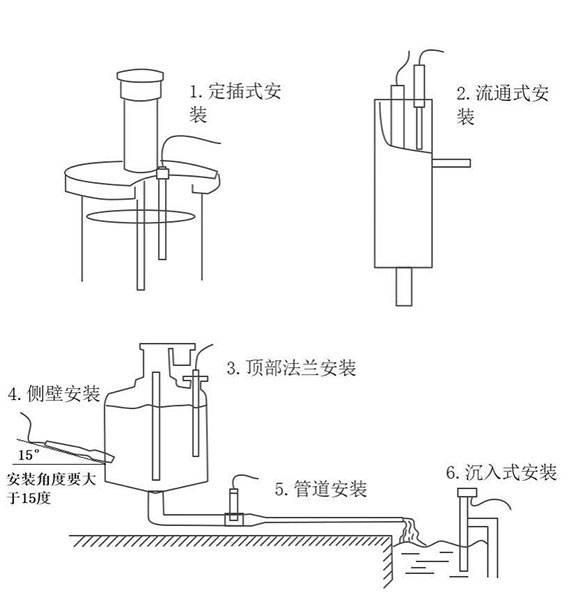

3.cod濁度傳感器安裝

注意：傳感器安裝時不能倒置，至少傾斜15度角以上安裝。

四．cod濁度傳感器維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。

五．cod濁度傳感器用戶校準

傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。

5.1零點校準

將傳感器侵入容器中，溶液使用蒸餾水或者純凈水，待30秒鐘數值穩定后，按照通信指令進行濁度零點校準和COD零點校準。

5.2斜率校準

將傳感器侵入溶液容器中，溶液已知濁度值，待30秒鐘數值穩定后，按照通信指令進行濁度斜率校準。

將傳感器侵入溶液容器中，溶液已知COD值，待30秒鐘數值穩定后，按照通信指令進行COD斜率校準。
